Volver al índice de exámenes Pruebas de acceso a facultades, escuelas técnicas superiores y colegios universitarios

Comunidad: Comunidad Valenciana
Convocatoria: Junio de 2001
Modalidad: LOGSE - Ciencias de la Naturaleza y de la Salud - Tecnología
Ejercicio: 2º Ejercicio
Asignatura: Dibujo Técnico
Obligatoriedad: Opcional en la Opción Cientifico-Tècnica
Duración: 90 minutos
Baremo: 2 puntos sobre 10 cada pregunta. Hay que contestar a las cinco preguntas del ejercicio A o a las cinco del B sin borrar construcciones auxiliares.

Ejercicio A

Pregunta 1 (2 puntos)

Dado el croquis de la figura, obtener el dibujo a escala 1: 1 indicando los centros de los arcos a trazar y los puntos de tangencia entre los arcos y las rectas.

Ejercicio A. Pregunta 1

Pregunta 2 (2 puntos)

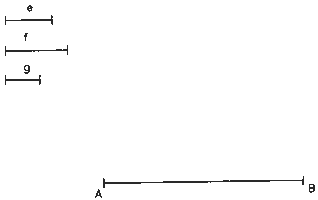

Dividir gráficamente el segmento AB en partes proporcionales a tres dados e, f y g.

Ejercicio A. Pregunta 2

Pregunta 3 (2 puntos)

Un plano β proyectante vertical pasa por un punto (100,0,0). Su traza vertical forma 45º a la izquierda con la línea de tierra. El punto V (80, 60, 70) es el vértice superior de la pirámide regular, cuya base es un cuadrado de lado 30 mm.Se sabe que uno de sus lados es paralelo a la traza horizontal del plano β. Se pide: hallar la altura de la pirámide en verdadera magnitud y determinar las proyecciones de la pirámide. Para los puntos: (Distancia, Alejamiento, Cota).

Ejercicio A. Pregunta 3

Pregunta 4 (2 puntos)

Dibujar a escala 3:2, el alzado, la planta y la vista lateral derecha del objeto dado por su perspectiva, en el sistema de vistas del primer diedro (antiguo europeo). El alzado es el que se indica. Tomar las medidas directamente de la figura. Realizar la acotación completa de las mismas según las normas.

Ejercicio A. Pregunta 4

Pregunta 5 (2 puntos)

"San Jerónimo en su celda". Antonello da Mesina, 1474

Haz clic en la imagen para ver la imagen con más detalle

Indicar los elementos geométricos que se encuentran en la reproducción propuesta:


Ejercicio B

Pregunta 1 (2 puntos)

Dibujar las circunferencias tangentes a tres rectas dadas, indicando los centros y los puntos de tangencia con las rectas.

Ejercicio B. Pregunta 1

Pregunta 2 (2 puntos)

Construir un triángulo de base AB = 60 mm.; el ángulo opuesto, en el vértice C, vale 60º y la altura que parte de este vértice hc vale 50 mm. Determinar las posibles soluciones.

Ejercicio B. Pregunta 2

Pregunta 3 (2 puntos)

Obtener la perspectiva isométrica, sin reducción, de la figura dada por sus proyecciones diédricas. Escala 1:1.

Ejercicio B. Pregunta 3

Pregunta 4 (2 puntos)

Dadas las proyecciones de un prisma triangular apoyado en una de sus caras laterales y la recta definida por las proyecciones de sus puntos M y N. Se pide:

a. Determinar los puntos de intersección de la recta con el prisma.

b. Determinar las trazas de la recta dada, indicando los cuadrantes por los que pasa. Señala adecuadamente la visibilidad de la recta.

Ejercicio B. Pregunta 4

Pregunta 5 (2 puntos)

"Café nocturno". Vicent van Gogh, 1888

Haz clic en la imagen para ver la imagen con más detalle

Indicar los elementos geométricos que se encuentran en la reproducción propuesta :
